Le plateau diviseur constitue un accessoire de machines outils essentiel dans de nombreux ateliers de mécanique et d’usinage. Utilisé principalement sur les fraiseuses, il permet de placer les pièces à travailler avec précision selon un axe et un angle définis, rendant ainsi possibles des opérations de division angulaire, telles que le perçage ou la fabrication de roues dentées. Cet article explore donc tout ce qu’il faut savoir sur le plateau diviseur, de sa fabrication à son fonctionnement, en passant par des conseils pour son réglage et son utilisation.
Qu’est-ce qu’un plateau diviseur ?

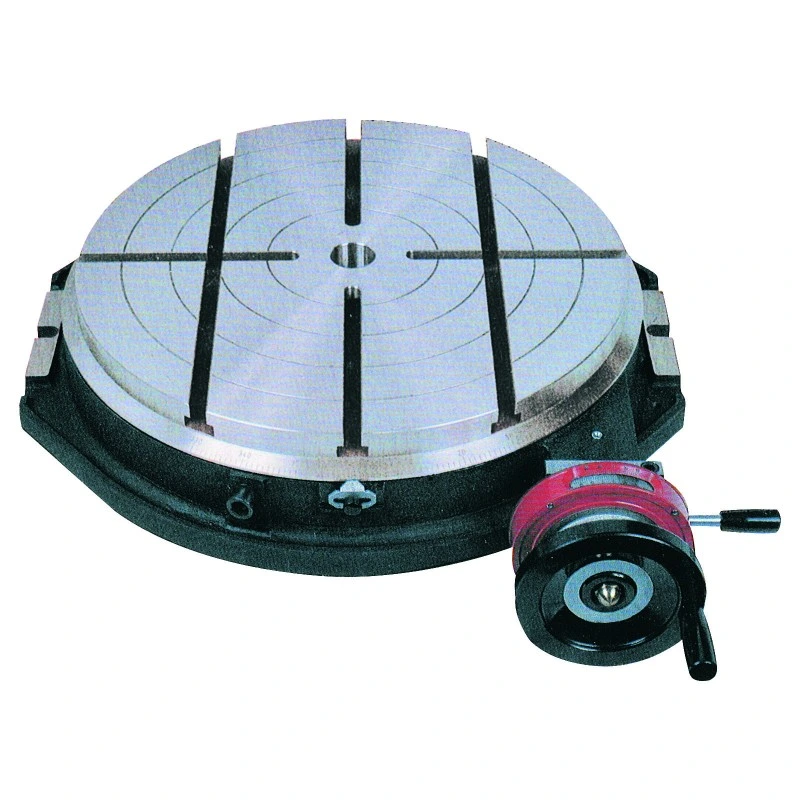

Le plateau diviseur, désigné en anglais sous le terme de dividing head, est un accessoire monté sur une fraiseuse. Sa fonction principale est de segmenter une pièce en plusieurs parties égales. Pour y parvenir, le plateau diviseur utilise un système ingénieux composé d’une vis sans fin, de disques percés de trous ou encore de plateaux multi-trous.
En pratique, cet outil industriel s’avère essentiel dès qu’il est nécessaire d’obtenir un positionnement angulaire exact. Il permet par exemple de percer une série de trous espacés régulièrement, de façonner des formes géométriques comme un hexagone. Ainsi, le plateau diviseur vous permet de réaliser le taillage d’engrenages avec une grande exactitude.
Le principe de fonctionnement du plateau diviseur
Le plateau diviseur fonctionne selon une méthode simple mais ingénieuse. La pièce à travailler est maintenue sur le plateau à l’aide d’un mandrin ou d’un dispositif de fixation, puis l’ensemble peut tourner autour d’un axe vertical. En plus, ce mouvement régulier vous permet de placer la pièce avec une grande exactitude en termes d’angle.
Les composants clés du mécanisme
- Vis sans fin et pignon : une manivelle actionne une vis sans fin, qui à son tour fait tourner une roue attachée au plateau.
- Ratio de réduction : le ratio le plus habituel est de 40:1, ce qui implique qu’il faut tourner la manivelle 40 fois pour que le plateau effectue une rotation complète.
- Disques perforés : la manivelle est dotée d’un doigt d’indexation qui se fixe dans les perforations des disques, assurant ainsi la justesse des divisions.
- Positionnement angulaire : pour garantir un positionnement cohérent, l’opérateur doit évaluer le nombre précis de tours de manivelle et le nombre de trous à passer.
Exemple concret
Pour diviser une pièce en 12 segments égaux, il faut réaliser : 40 ÷ 12 = 3 tours complets de manivelle + 4/12 de tour (ce qui correspond à un certain nombre de perforations sur le disque sélectionné).
De fait, ce système d’indexation permet au plateau diviseur d’effectuer aisément des opérations régulières comme le perçage circulaire, la fabrication d’engrenages ou la création de polygones réguliers.
Comment fabriquer cet accessoire de machines outils ?
Il est possible de fabriquer un plateau diviseur de façon artisanale, une option souvent choisie pour diminuer les dépenses ou pour répondre à un besoin spécifique en usinage.
Matériaux et composants de base
- Un disque métallique (acier ou fonte) d’environ 250 mm de diamètre et 25 mm d’épaisseur est généralement utilisé comme base pour le plateau.
- Un système de réduction, comme un réducteur de vitesse avec un ratio de 1/240, peut être intégré pour améliorer la précision lors du réglage.
- Il est recommandé d’utiliser un mandrin à 3 ou 4 mors pour maintenir la pièce de travail.
- Un axe central et un système d’indexage (plateau à trous) permettent le positionnement angulaire.
Étapes principales de fabrication le plateau diviseur
- Usinage du disque plateau : Faire les trous de division avec précision, usiner la surface plane et les filetages nécessaires.
- Équipement du réducteur et de la manivelle : Mettre en place le mécanisme d’entraînement pour faciliter la rotation.
- Centrage : Installer un axe central pour assurer que le plateau tourne uniformément autour de son centre.
- Montage du mandrin : Fixer un mandrin à 4 mors ou un autre dispositif de maintien approprié.
- Finition : Vérifier la planéité et la concentricité.
En fait, les bricoleurs partagent leurs expériences et astuces sur des forums spécialisés pour la fabrication maison de plateau diviseur. Par ailleurs, le centrage correct et la rigidité sont des enjeux cruciaux pour la qualité des résultats.
Comment régler et utiliser le plateau diviseur d’une affûteuse Chuet ?
Pour commencer, il est important de s’assurer que le plateau est parfaitement parallèle à la surface de l’affûteuse.
- Placer le mandrin sur le plateau et fixer la pièce à aiguiser.
- Ajustez le diviseur en fonction de l’angle de coupe désiré à l’aide du tambour gradué.
- Après chaque modification de l’angle, il faut verrouiller la manivelle de division.
Pour certains modèles, comme ceux de la marque Chuet, il est recommandé de suivre les instructions du fabricant, qui peuvent impliquer d’ajuster le rayon de la meule et l’orientation du plateau.
Utilisation du plateau diviseur
- Procédez par étapes d’indexation successives.
- À chaque position, effectuez l’aiguisage pour chaque facette ou angle.
- Répéter la division pour assurer l’affûtage de la pièce dans son intégralité.
- Cette méthode garantit une précision constante lors de l’affûtage.
Contre-pointe pour plateau diviseur
La contre-pointe est un accessoire essentiel sur un plateau diviseur pour maintenir les pièces longues ou fines en place durant l’usinage.
Faut-il un plateau multi-trous pour un plateau diviseur ?
Oui, le plateau multi-trous est un composant essentiel du plateau diviseur manuel. Il présente plusieurs cercles de perforations, chacun ayant un nombre varié de trous également répartis. En outre, ces perforations permettent de choisir les divisions précises en insérant le pointeau dans la perforation adéquate. D’ailleurs, la diversité des trous offre une grande variété de divisions, comme diviser un cercle en 6, 8, 12, 24, 36, 48, etc. segments égaux. Ainsi, cela vous permet d’effectuer avec exactitude de nombreuses opérations de fraisage ou de perçage.
En résumé, ce guide vous fournit une vision complète et pratique du plateau diviseur, outil clé pour l’usinage précis des pièces mécaniques, de sa fabrication à son bon usage en atelier. Chaque étape, conseil et astuce ont pour but de simplifier la maîtrise de cet équipement industriel pour tous les amateurs comme les professionnels.
FAQ – Questions fréquentes sur le plateau diviseur
- Comment fabriquer un centreur pour un plateau diviseur?
Un centreur se crée en usinant un axe conique ou cylindrique qui s’installe dans le mandrin du plateau afin de centrer la pièce de manière précise. - Quel est l’objectif d’un plateau diviseur?
Il est utilisé pour travailler des pièces en segments réguliers : engrenages, polygones, perçages ronds, rainures hélicoïdales, etc. - Quel est le rôle de la contre-pointe avec un plateau diviseur?
Elle est utilisée pour soutenir les pièces longues afin d’éviter la déformation et d’augmenter la précision.
