Dans notre monde moderne, l’électricité est partout. Elle alimente nos maisons, nos bureaux, nos transports et l’ensemble de notre technologie. Mais pour garantir sa sécurité et son bon fonctionnement, une compréhension précise de ses principes est essentielle. C’est là qu’intervient l’appareil de mesure électrique, un outil indispensable pour tout électricien, technicien, ou même le bricoleur averti. Cet article vous invite à explorer l’univers des instruments de mesure électrique afin d’en comprendre les usages et d’en maîtriser le fonctionnement, que vous soyez un professionnel ou simplement curieux d’en savoir plus sur les systèmes électriques.
Qu’est-ce qu’un appareil de mesure électrique ?
Un appareil de mesure électrique est un instrument conçu pour quantifier diverses grandeurs électriques comme la tension (volts), le courant (ampères), la résistance (ohms), la fréquence (hertz), et bien d’autres. Sans ces outils, il serait impossible de diagnostiquer des pannes, de vérifier la conformité d’une installation, ou même d’assurer la sécurité des personnes et des biens. D’ailleurs, leur importance réside dans plusieurs aspects fondamentaux :
- Sécurité : Détecter une tension dangereuse, et une isolation défectueuse. En plus, cet appareil peut détecter une fuite de courant afin de prévenir des accidents graves, y compris des électrocutions ou des incendies.
- Diagnostic : Ils permettent d’identifier rapidement l’origine d’une panne ou d’un dysfonctionnement dans un circuit électrique.
- Maintenance : La mesure régulière des paramètres électriques aide à anticiper les problèmes et à effectuer une maintenance préventive.
- Conformité : Ils sont essentiels pour vérifier que les installations électriques respectent les normes en vigueur.
- Développement et conception : En ingénierie, les appareils de mesure sont cruciaux pour tester et valider les prototypes.
Face à cette diversité d’applications, il existe une large gamme de produits de mesures électriques, chacun adapté à des besoins spécifiques.
Les différents types d’appareils de mesures électriques
Le marché propose une large gamme d’instruments, chacun adapté à des besoins spécifiques. Voici les principaux appareils de mesure électrique à connaître :

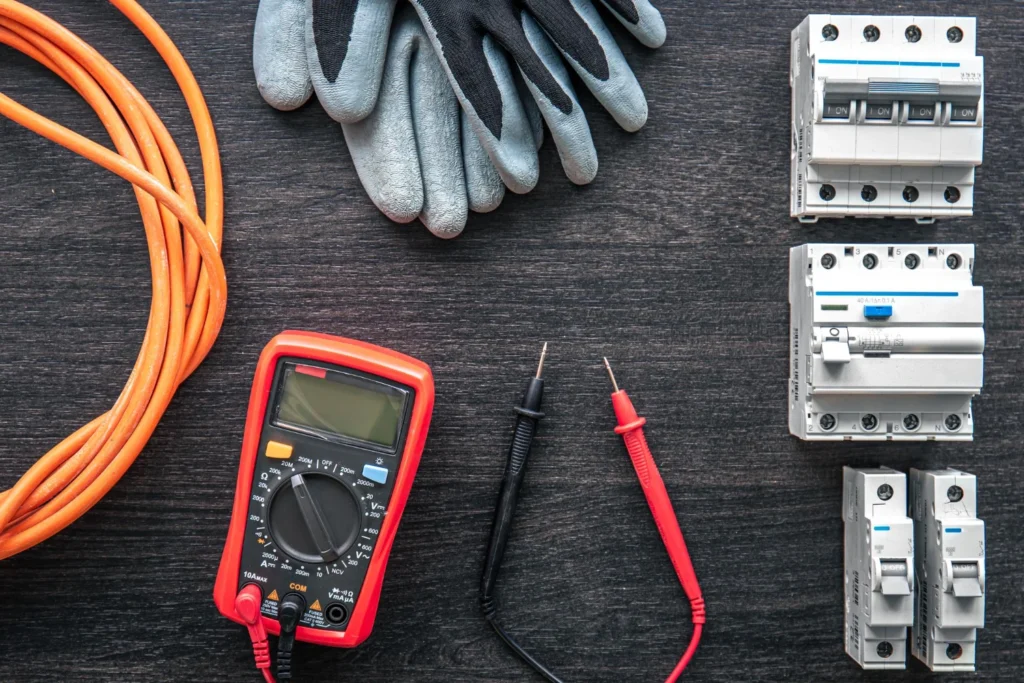

- Multimètre : Outil polyvalent par excellence, le multimètre (numérique ou analogique) combine plusieurs fonctions : mesure de tension (voltmètre), de courant (ampèremètre) et de résistance (ohmmètre). Certains modèles offrent aussi la mesure de la capacité, fréquence ou température.
- Voltmètre : C’est un appareil dédié à la mesure de la tension électrique entre deux points d’un circuit.
- Ampèremètre et pince ampèremétrique : Permet de mesurer l’intensité du courant. Aussi, la pince ampèremétrique est pratique pour effectuer cette mesure sans couper le circuit.
- Ohmmètre : Utilisé pour mesurer la résistance électrique, utile pour vérifier la continuité d’un circuit ou le bon état d’un composant.
- Mégohmmètre (et Testeur d’isolement) : Indispensable pour tester les résistances d’isolement élevées. Ainsi, le mégohmmètre permet de prévenir les risques de fuite de courant dans les installations électriques.
- Testeur de continuité : Simple d’utilisation, il vérifie si un circuit est fermé (continu) ou non.
- Oscilloscope : Instrument avancé qui permet de visualiser les formes d’onde électriques. Il est essentiel pour l’analyse des signaux complexes.
- Analyseur de qualité de l’énergie : Outil utilisé pour surveiller les perturbations du réseau électrique (harmoniques, surtensions, baisses de tension…).
- Testeur de disjoncteur différentiel (DDR) : Permet de contrôler le bon fonctionnement des disjoncteurs différentiels, qui protègent les personnes contre les chocs électriques.

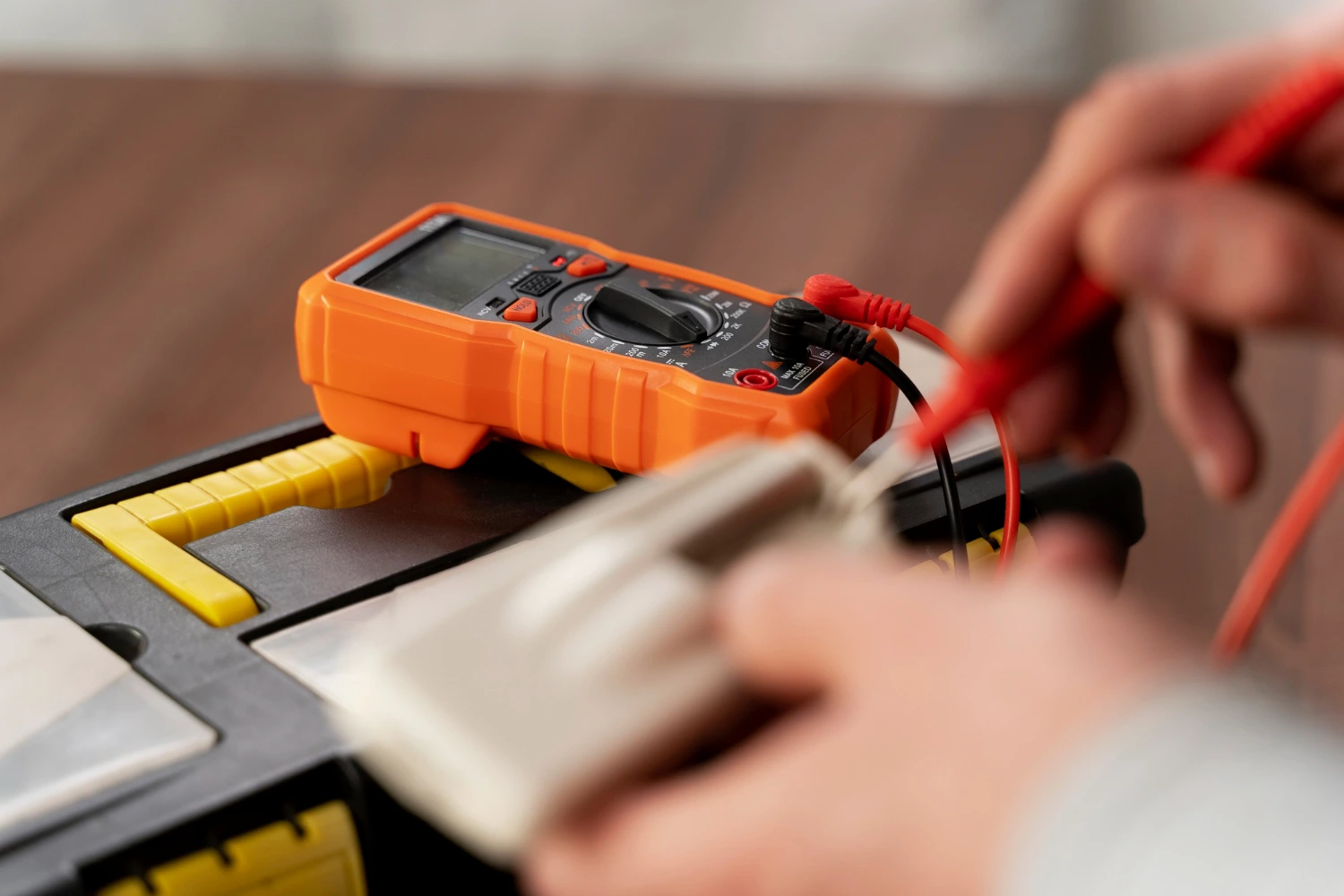

Comment utiliser un appareil de mesure électrique ? Les bases essentielles
L’utilisation d’un appareil de mesure électrique, bien que parfois intimidante pour les novices, est relativement simple une fois les principes de base compris. La sécurité est toujours la priorité absolue.
1. Mesurer la tension électrique (Voltmètre ou Multimètre en mode Voltmètre)
- Branchez le cordon noir sur la borne « COM » (commun) du multimètre.
- Branchez le cordon rouge sur la borne « VΩmA » ou « V » (selon le modèle) du multimètre.
- Sélectionnez la fonction de mesure de tension (AC ou DC) et le calibre approprié (par exemple, 200V, 600V).
- Placez les pointes de touche du multimètre aux bornes de la source de tension ou du composant à mesurer. Pour une prise de courant murale (230V AC), insérez une pointe dans chaque trou.
- Lisez la valeur affichée sur l’écran.
Cependant, il faut toujours assurer que l’appareil soit réglé sur la bonne fonction (V~ pour le courant alternatif, V– pour le courant continu) et sur le calibre approprié (supérieur à la tension attendue). En plus, nous vous conseillons de porter des gants isolants et d’utiliser des sondes en bon état.
2. Mesurer le courant électrique
- Coupez l’alimentation du circuit.
- Ouvrez le circuit à l’endroit où vous souhaitez mesurer le courant (par exemple, débranchez un fil).
- Branchez le cordon noir sur la borne « COM » du multimètre.
- Branchez le cordon rouge sur la borne « A » ou « mA » (attention au calibre maximal de cette borne).
- Connectez le multimètre en série dans le circuit, de sorte que le courant passe à travers l’appareil.
- Rétablissez l’alimentation et lisez la valeur.
En effet, il est extrêmement important de débrancher l’alimentation du circuit avant d’intervenir. Assurez-vous que l’appareil est réglé sur la bonne fonction (A~ pour le courant alternatif, A– pour le courant continu) et sur le calibre approprié (supérieur au courant attendu). En d’autres termes, ne jamais mesurer le courant en plaçant les sondes directement sur une source de tension (court-circuit garanti).
3. Mesurer la résistance électrique
- Coupez l’alimentation du circuit ou isolez le composant à mesurer.
- Branchez le cordon noir sur la borne « COM » du multimètre.
- Branchez le cordon rouge sur la borne « VΩmA » ou « Ω » du multimètre.
- Sélectionnez la fonction « Ohms » (Ω) et le calibre approprié (commencez par un calibre élevé si vous ne connaissez pas la résistance).
- Placez les pointes de touche aux bornes du composant ou du circuit à mesurer.
- Lisez la valeur affichée. Une valeur de « OL » (Over Load) ou « 1. » (sur certains modèles) indique une résistance infinie (circuit ouvert). Une valeur proche de zéro indique une faible résistance (bon conducteur).
Assurez-vous que le circuit ou le composant à mesurer est complètement hors tension. D’ailleurs, la présence de tension peut endommager l’ohmmètre.
Comment détecter une fuite de courant sur un appareil électrique ?
Une fuite de courant survient lorsqu’un appareil laisse échapper du courant vers la terre, souvent à cause d’un isolant défectueux. Cela peut entraîner des risques d’électrocution ou de surconsommation.
Méthode 1 : Utiliser un multimètre
- Coupez l’alimentation de l’appareil.
- Réglez le multimètre en mode « Ω » (résistance).
- Testez la résistance entre la carcasse métallique de l’appareil et un point de terre.
- Résistance > 1 MΩ : Aucune fuite.
- Résistance < 1 MΩ : Fuite probable.
Méthode 2 : Utiliser un détecteur de fuites
Les appareils spécialisés, comme le testeur DBT de Sefelec, simplifient la détection :
- Branchez l’appareil au circuit.
- Analysez l’affichage : Un voyant ou un bip signale une fuite.
Conseil : Répétez ces tests régulièrement sur les appareils anciens ou exposés à l’humidité.
Les critères de choix d’un appareil de mesure électrique
Choisir le bon appareil dépend de vos besoins spécifiques :
- Type de mesure : Déterminez les grandeurs à mesurer : tension, courant, résistance, isolement, ou plusieurs à la fois.
- Précision : Essentielle pour les usages professionnels ou les diagnostics précis.
- Calibre et plage de mesure : Assurez-vous que l’appareil couvre les valeurs maximales que vous devez mesurer (ex. : 600V, 10A).
- Sécurité : Choisissez un appareil avec une classification CAT adaptée (CAT III ou IV pour les installations électriques domestiques ou industrielles).
- Portabilité et robustesse : Un modèle compact et solide est recommandé pour les interventions sur le terrain.
- Budget : Les prix varient selon la précision, les fonctions et la marque. Trouvez un bon équilibre qualité/prix.
- Normes de sécurité : Vérifiez la conformité aux normes internationales (CE, IEC) pour une utilisation sécurisée.
Au-delà de la mesure : L’expertise de SEFELEC, leader dans les domaines des essais de rigidité
Chez SEFELEC, nous comprenons l’importance cruciale de la précision, de la fiabilité et de la sécurité dans le domaine de la mesure électrique. Forts de notre expertise, nous concevons et fabriquons des appareils de mesure et des solutions de test qui répondent aux exigences les plus strictes de l’industrie. Que ce soit pour des tests de conformité, des diagnostics de pannes complexes ou des mesures de sécurité fondamentales, nos instruments sont conçus pour offrir une performance inégalée.
Pour découvrir l’ensemble de notre savoir-faire et explorer nos solutions innovantes, nous vous invitons à visiter notre site web Sefelec.fr.
